unvergleichliche
fittinge
Micro Matic oder DSI, wir haben die perfekten fittinge für ihre bedürfnisse
Fünfzig Jahre Qualitätsfittinge
Micro Matic stieg vor einem halben Jahrhundert in die Getränkeschankbranche ein, indem wir für eine große europäische Brauerei hochwertige Fittinge entwickelten. Dieses erfolgreiche Geschäft führte dazu, dass wir uns von nun an auch mit anderen Schankanlagen beschäftigten, während wir gleichzeitig unsere Fittingtechnologie ständig weiterentwickelten.
Heute haben wir weltweit mehr als 135 Millionen Fittinge verkauft. Unsere Kunden schätzen die beiden unterschiedlichen Designs, die wir herstellen, für ihre unübertroffene Präzision, ihre Sicherheitsmerkmale und ihre Hygienesicherheit.
Immer mehr als das Auge sieht
Sie denken, dass Fittinge einfache Produkte sind? Die Wahrheit ist, dass sie täuschend komplex sind. Design und Technik jedes einzelnen Teils sind entscheidend für einen sicheren, hygienischen und zuverlässigen Betrieb.
Zwei großartige Designs, endlose Möglichkeiten
Über unsere Micro Matic- und DSI-Fittinge bieten wir Ventilsysteme für alle gängigen Gewinde- und Bajonettanschlüsse an. Alle Standards für Muffen und Zapfköpfe sind verfügbar, und es besteht zusätzlich die Möglichkeit, kundenspezifische Designs zu entwickeln. Darüber hinaus bieten wir je nach Ventil-/Fitting- und Muffen Typ unterschiedliche Sicherheitstechnologien an.
Alle Fittinge von Micro Matic und DSI erfüllen die EU- und US-Anforderungen für den Kontakt mit Lebensmitteln und verfügen über Sicherheitstechnologien, die ihre Mitarbeiter und Kunden schützen. Unsere Fittinge sind bei der Montage, Demontage und Wartung einfach zu handhaben.
Micro Matic design
DSI design

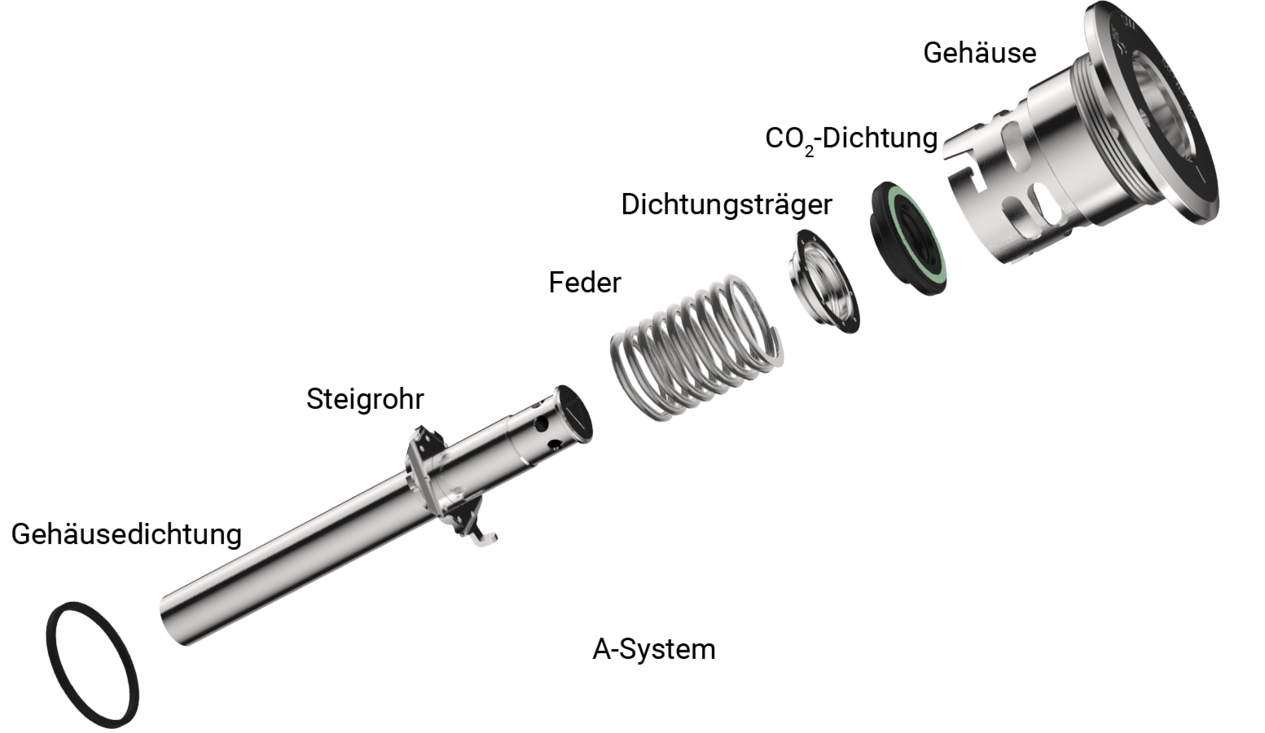

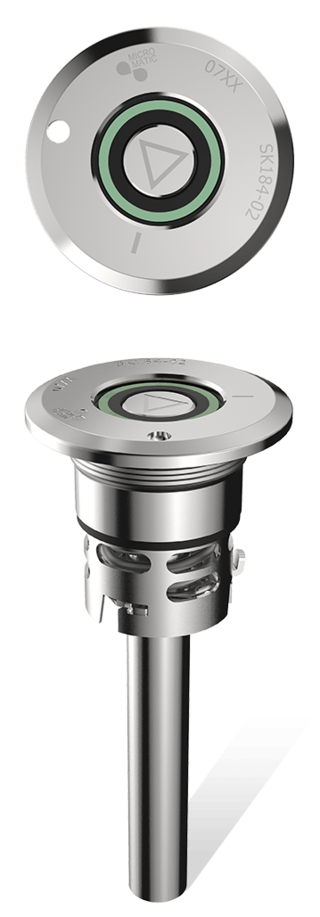

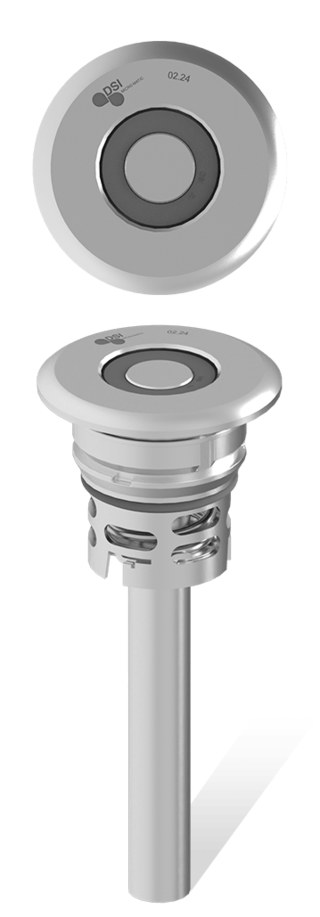

A-Type
- Flach
- Optional elektropoliert und farbcodiert
ACB
A-Type für BS-Neck; Varianten für fast alle gängigen Bajonettmuffen möglich
Standard 2“x14tpi – Fix-safety
„feste“ Sicherheitsklinke
Standard 2“x14tpi – Safety
„lose“ Sicherheitsklinke für die maximal einfache und schnelle Montage ins Keg!

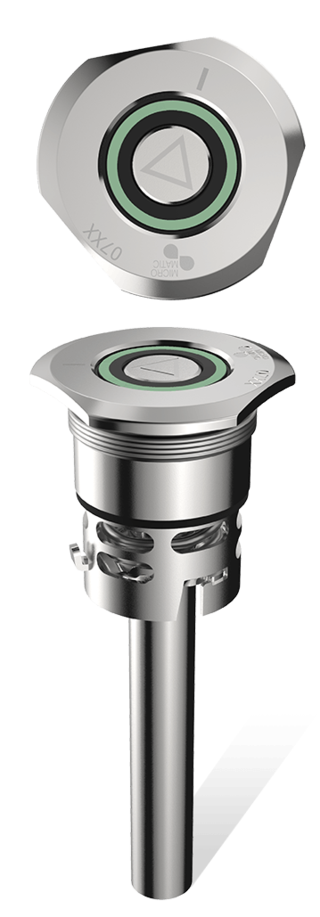

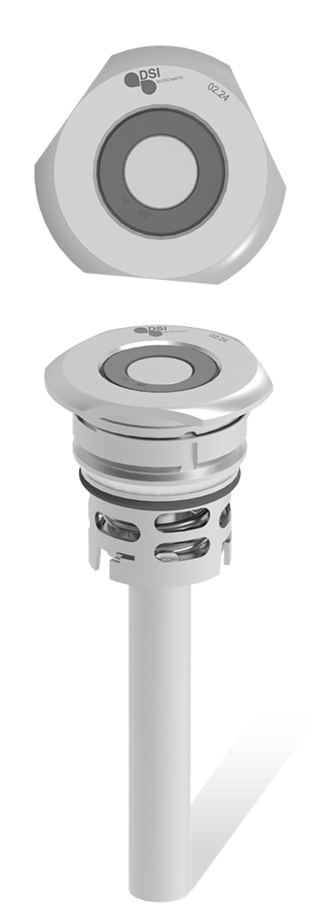

G-Type
- Dreikant
- Optional elektropoliert und farbcodiert
GR-B
Varianten für fast alle gängigen Bajonettmuffen möglich
Standard 2“x14tpi – Fix-safety
„feste“ Sicherheitsklinke
Standard 2“x14tpi – Safety
„lose“ Sicherheitsklinke für die maximal einfache und schnelle Montage ins Keg!
2 1/8 x 7 UNS – short neck – Safety
für kurze Gewinde-Muffen mit Trapezgewinde

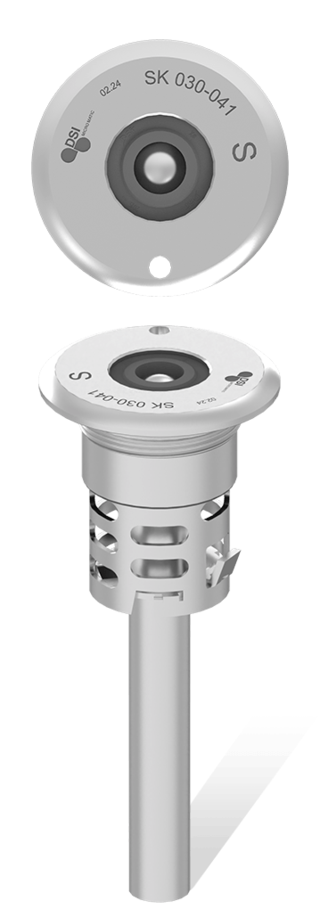

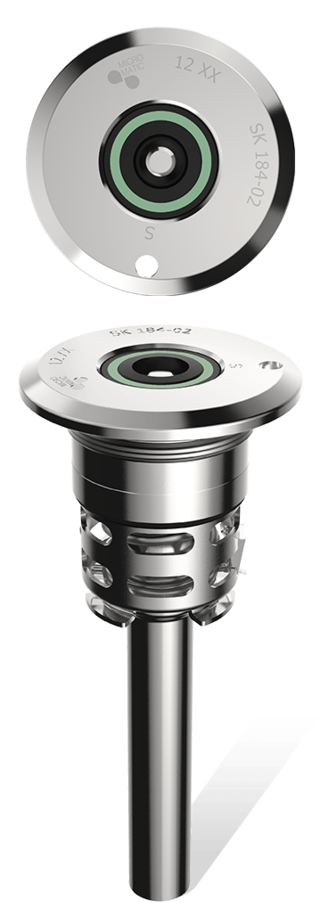

M-Type
- Kombi
- Optional elektropoliert und farbcodiert
Standard 2“x14tpI
Kombi-System, neben 2 "x14tpi auch möglich mit Gewinde Rd52x1/6

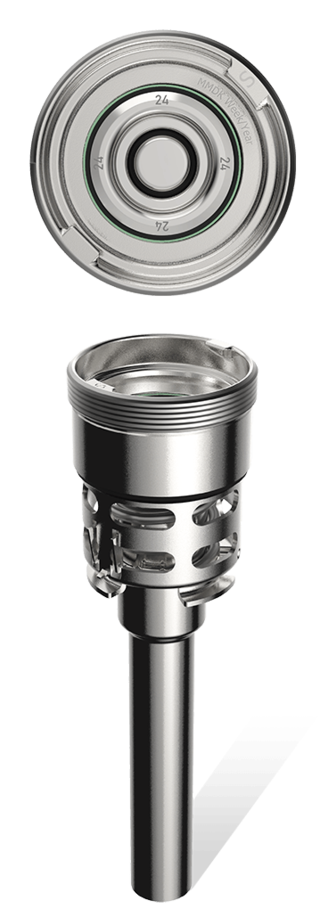

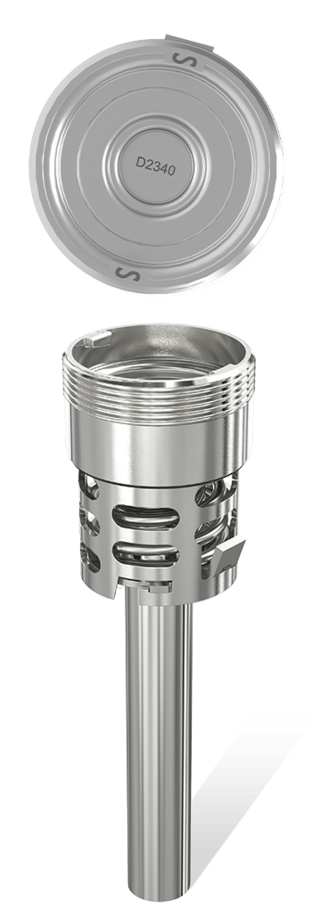

S-Type
- Korb
- Optional elektropoliert
WB
Varianten für fast alle gängigen Bajonettmuffen möglich
Standard 2“x14tpi
neben 2″x14tpi auch möglich mit Gewinde Rd52x1/6, oder Short-Neck
WDE
„Europa“-Fitting = S-Type-Ventil im US-Neck

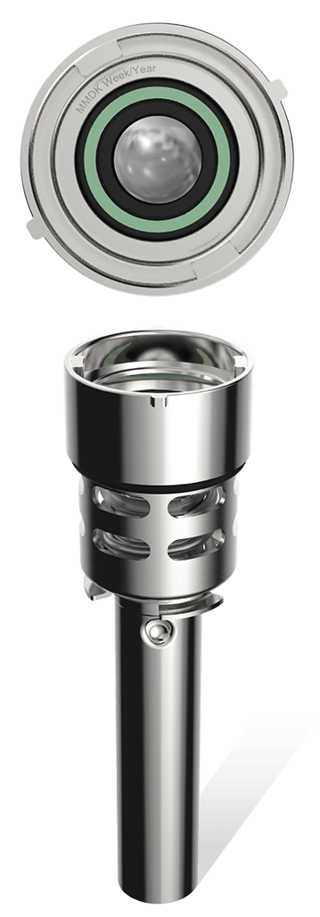

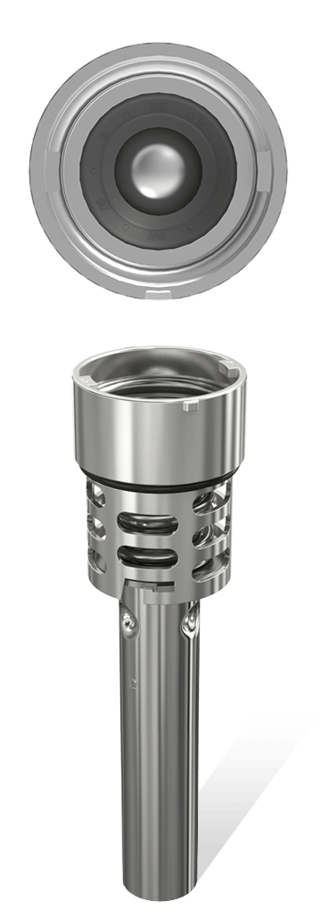

D-Type
- Korb
- Optional elektropoliert und farbcodiert
WBD
D- Type für BS-Neck; Varianten für fast alle gängigen Bajonettmuffen möglich
WDSI
D-Type für 2“x14tpi-Gewinde-Muffen
Standard Draft
US-Draft für Drop-In-US-Neck
WDS (draft safety)
D-Type-US-Neck mit zusätzlicher Safety-Latch.

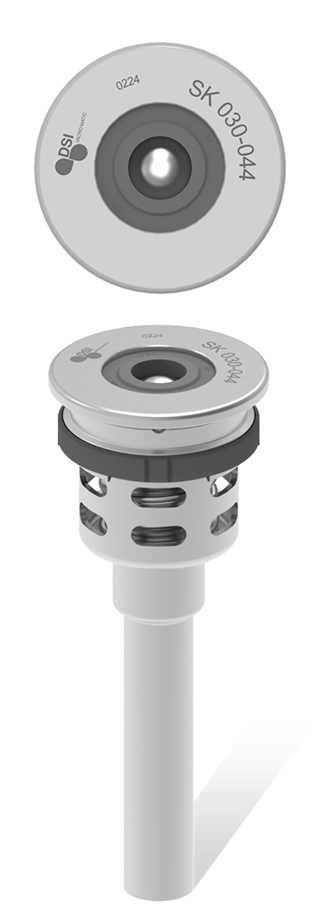

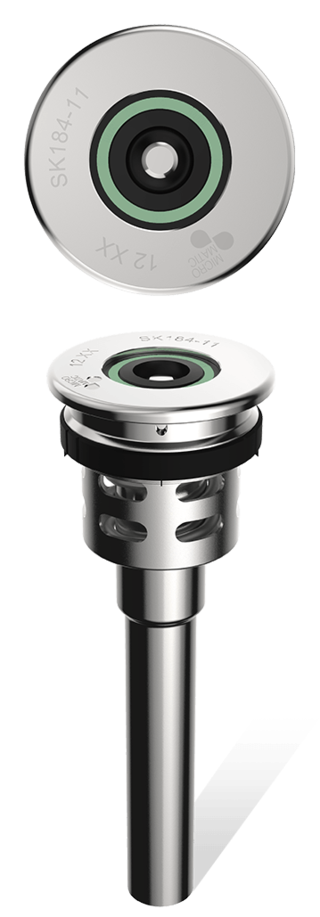

L-Type
- Kombi
- Optional elektropoliert und farbcodiert
NC
Non-Coke-Softdrink-System; Flansch 60×4,0 mm, schwarzer Temperring
CC
Coca-Cola-Softdrink-System; Flansch 56×6,0 mm, roter Temperring
PC
Pepsi-Softdrink-System; Flansch 58×4,5 mm, blauer Temperring

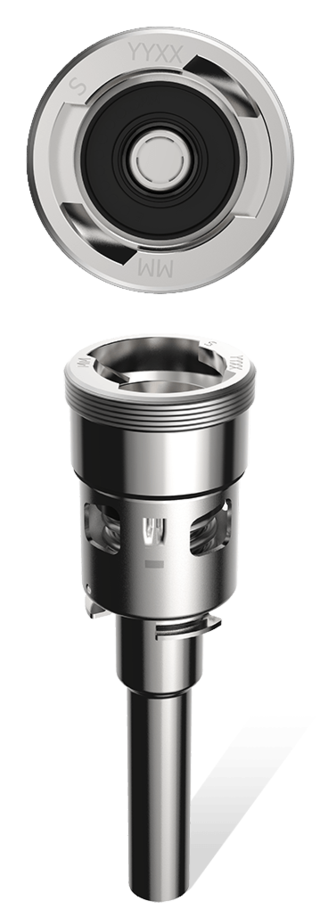

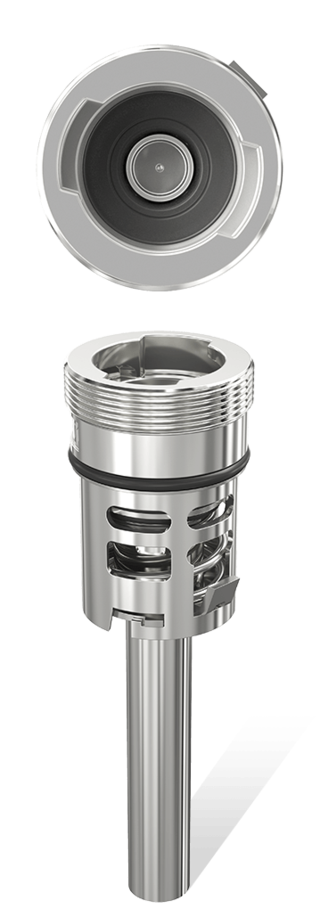

U-Type
- Korb
- Optional elektropoliert
USO
zum radialen Dichten mittels O-Ring + Washer;für Guinness-Muffe mit Nut
USI – Standard
mit innen liegender Dichtung; für Standard-2“x14tpi-Muffen
Fassmuffen-Verbindungen geeignet für Micro Matic und DSI
2" x 14 TPI DIN Standardmuffe
2" x 14 TPI LH Linksgewinde
Rd 52 x 1/6" Rundgewinde
Rd 52.8 x 1/6" Rundgewinde
Rd 53 x 1/6" Rundgewinde
2 1/8" x 7 TPI short neck
2" x 7 TPI short neck
BS neck
SOS neck
2" x 14 TPI DIN Standardmuffe
2 1/8 x 7 UNS short neck
Rd 52 x 1/6" Rundgewinde
Rd 53 x 1/6" Rundgewinde
BS neck
2" x 14 TPI short
SOS neck
2" x 14 TPI DIN Standardmuffe
Rd 52 x 1/6" Rundgewinde
BS neck
2" x 14 TPI short
2" x 14 TPI DIN Standardmuffe
2 1/8 x 7 UNS short neck
Rd 52 x 1/6" Rundgewinde
Rd 53 x 1/6" Rundgewinde
2" x 14 TPI short
SOS neck
BS neck
US drop-in neck
US drop-in neck
2" x 14 TPI DIN neck
BS neck
SOS neck
SAF-2 neck
2" x 14 TPI DIN Standardmuffe
Softdrink Einschweißmuffe M46 x 1.5
2" x 14 TPI short

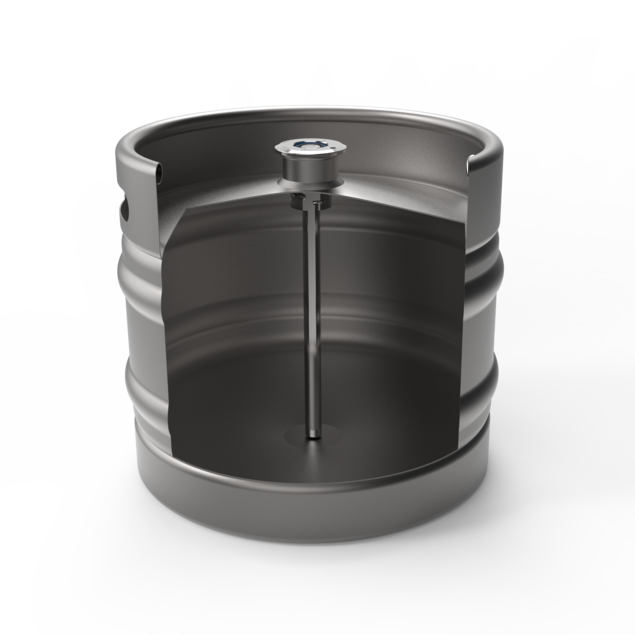

Die richtige Länge des Fittings
Das H3-Maß des Kegs ist definiert von der Dichtkante in der Muffe bis runter zur Bodentasse im Fass. Dies ist maßgeblich für die richtige Längenberechnung des benötigten Fittings. Denn hierbei ist der korrekt Bodenabstand je Ventilsystem zu wählen, um auftretenden Hübe realisieren zu können und die Reinigung, Befüllung und Entleerung richtig durchführen zu können.
| System | Bodenabstand in mm |
|---|---|
| A/G-system | 9 |
| M-system | 15 |
| S-system | 14 |
| D-system | 14 |
| U-system | 14 |
Alles über Farbcodierung
Die von Micro Matic erfundene Farbcodierung von Fässern ist ein Wartungskonzept, bei dem jedes Jahr eine neue Farbe verwendet wird, um eine kameragesteuerte oder mechanische Trennung der Fässer für die geplante Wartung zu ermöglichen.
Durch die Erleichterung der vorbeugenden Wartung sorgt dies für eine höhere Investitionsrentabilität und verringert das Risiko ungeplanter Wartungsarbeiten und Ausfallzeiten.
Die Farbcodierung der Fittinge ermöglicht eine kameragesteuerte oder mechanische Trennung der Fässer, die für eine routinemäßige, planmäßige Wartung fällig sind, die Micro Matic in einem Zyklus von etwa 7-8 Jahren empfiehlt.
Bitte beachten Sie, dass die oben genannten Farben nur indikativ sind.
WEITERE INFORMATIONEN
Falls Sie weitere Informationen zu unseren farbcodierten Fittingen benötigen wenden
Sie sich bitte an Ihr lokales Verkaufsbüro oder füllen Sie das folgende Formular aus.
